SD-JDGJ-0.5系列电压互感器

> JDGJ-0.5系列电压互感器，适用于额定频率50/60Hz，额定电压0.5KV的低压电力系统中，作为电能计量、电压监测和继电保护用。当一次有电压时二次线圈不得短路，否则互感器将被烧毁。 > JDGJ-0.5 series voltage transformers are adapted to 50/60Hz, rated voltage 0.5kV low voltage power system, as power metering, voltage monitoring and relay protection. When the primary is live, the secondary coli cannot have short circuit, or that the transformer will be burnt.

商品名称： SD-JDGJ-0.5系列电压互感器

所属分类：

电压互感器

邮箱：

sales@sundyelectric.cn

获取报价

相关产品

规格尺寸
技术参数

- 商品名称: SD-JDGJ-0.5系列电压互感器
> JDGJ-0.5系列电压互感器，适用于额定频率50/60Hz，额定电压0.5KV的低压电力系统中，作为电能计量、电压监测和继电保护用。当一次有电压时二次线圈不得短路，否则互感器将被烧毁。 > JDGJ-0.5 series voltage transformers are adapted to 50/60Hz, rated voltage 0.5kV low voltage power system, as power metering, voltage monitoring and relay protection. When the primary is live, the secondary coli cannot have short circuit, or that the transformer will be burnt.

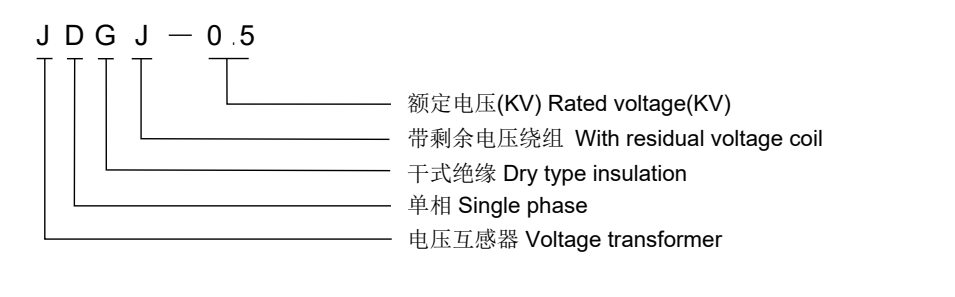

型号说明

接线图

产品型号 product type	额定电压比(V) Rated voltage ratio	准确级或组合 Accuracy class or combination	额定输出(VA) Rated output	极限输出(VA) Output limit
JDGJ-0.5	380/ / 100/ / 100/3	0.2/3P（6P） 0.5/3P (6P) 1/3P (6P)	5/50 10/50 20/50	100
	400/ / 110/ / 110/3
	600/ / 100/ / 100/3
	690/ / 110/ / 110/3
