SD-0.66-P-V、C型电流互感器
- 商品名称： SD-0.66-P-V、C型电流互感器
- 规格尺寸
- 技术参数
-
- 商品名称: SD-0.66-P-V、C型电流互感器
> SD-0.66-P-V 、C型保护用电流互感器，主要适用于单根或多根 母排穿越，特别是立式母排穿越，作为继电保护使用。 > 该产品为保护系统短路故障开发，具有不同准确级组和准确限值系数， 可扩展为不同穿孔尺寸，广泛应用于低压配电保护系统。 > SD-0.66-P-V and C protective current transformers are adapted to single or multiple bus bars entry, especially for vertical bus bar entry, as relay protection. > The product is designed for system short circuit protection. It has different accuracy groups and classes, and can be extended to different window sizes. The product is widely used in low voltage power protection system.

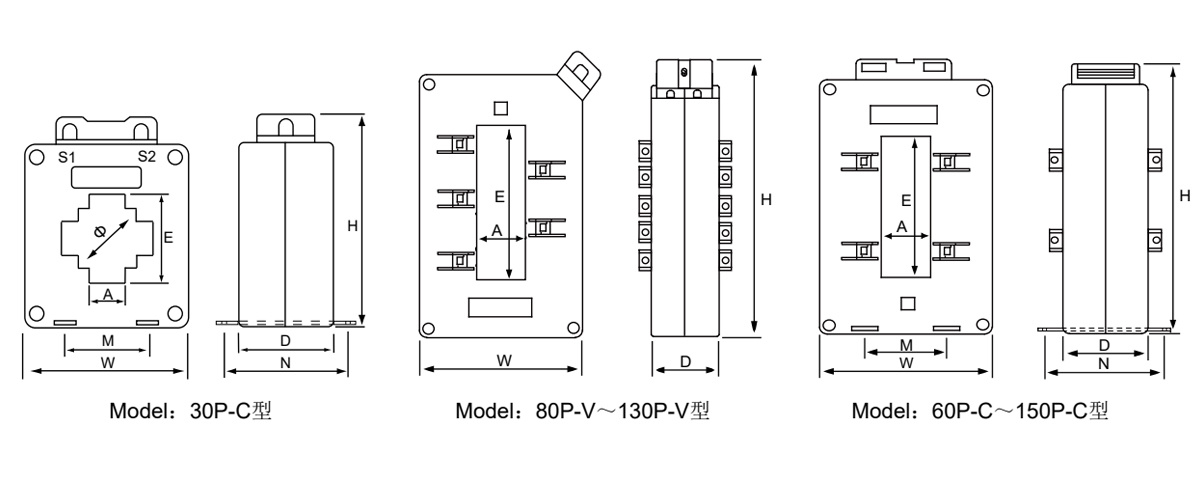

单位（unit）:mm
规格Type
尺寸Dimension
外形尺寸
Outline Dimension
穿孔尺寸
Window Dimension
安装尺寸
Installation Dimension
安装方式
Installtion Method
W
H
D
A
E
Φ
M
N
30P-C
98
120
60
12
33
28
53
72
A.D
60P-C
118
164
80
35
63
—
—
—
B
80×50P-C
158
208
90
53
83
—
110
110
B
100×130P-C
236
227
80
130
105
—
80
92
B
130×80P-C
155
242
60
83
132
—
100
72
B
130×130P-C
235
270
80
132
133
—
190
110
B
130×140P-C
228
252
60
145
133
—
—
—
B
135x180P-C 278 286 80 180 135 — 228 110 B 140P-C
205
260
60
105
142
—
130
72
B
150P-C 158 276 80 55 155 — — — B 80P-V
128
195
80
35
85
—
—
—
B
100P-V
153
216
80
55
103
—
—
—
B
130P-V
158
255
80
55
135
—
—
—
B
-
型号规格（Type)
30P-C
60P-C
80P-V
80×50P-C
100P-V
100×130P-C
130P-V
135×180P-C
130x130P-C
130×80P-C
130×140P-C
140P-C
150P-C
母排（Bus Bar)
规格/根数(Size/Number)
30×10/1
60×10/1-2
80×10/1-2
80×10/1-3
100×10/1-3
100×10/3-6
130x10/1-3
130×10/4-8
130×10/3-6
130×10/2-4
130×10/4-7
140×10/3-5
150×10/1-3
准确级(CL) 5P□ , 10P□
5
10 15 10
15 20 10
15 20 10
15 20 10
15 20 10
15 20 10
15 20 10
15 20 额定电流比（A）Rated current ratio
额定容量（VA）Rated burden
100/5
2.5 200/5
5 2.5 300/5
5 2.5 7.5
5
2.5
10
5
400/5
10 5 2.5
10
5
2.5
10
5
5
10 5 5
15
10 5 5 2.5 500/5
10 5 2.5
10
7.5
5
15
10
5
15 10 5
15
10 5 20
10 5 7.5 5 600/5
10 5 2.5
15
7.5
5
20
15
10
20 15 10
15
10 5 25
15 10 7.5 5 2.5 10
750/5
10 5 2.5
15
10
5
25
15
10
25 15 10
20
10 7.5 25
20 10 7.5 5 2.5 15
5 5 800/5
10 5 2.5
15
10
5
25
15
10
25 15 10
20
15 7.5 25
20 10 7.5 5 2.5 15
5 5 1000/5
15
10
7.5
30
20
15
30 20 15
25
20 10 30
20 15 15 10 5 15
5 5 1200/5
15
10
7.5
30
20
15
30 20 15
25
20 10 30
20 15 15 10 5 20
5 5 1250/5
15
10
7.5
30
20
15
30 20 15
25
20 10 30
20 15 15 10 5 20
10 5 1500/5
20
15
7.5
30
25
15
30 25 15
30
25 15 30
20 15 15 10 5 20
15 10 2000/5
20
15
7.5
30
25
15
30 25 15
30
25 15 30
20 15 51 10 5 20
15 10 2500/5
30
25
10
30 25 10
30
25 15 30
20 15 15 10 5 20
15 10 3000/5
30
25
10
30 25 10
30
25 15 30
20 15 15 10 5 20
10 5 4000/5
30 20 10
30
25 15 30
20 15 15 10 5 20
10 5 5000/5
30
25 15 30
20 15 15 10 5 15
10 5 6000/5
30
25 10 30
20 10 15
10 5 8000/5 15 10 5 额定电流比（A）Rated current ratio
额定容量（VA）Rated burden
100/1 2.5 200/1
5
2.5 300/1
5
2.5 7.5
5
2.5
10
5
400/1
10
5 2.5 10
5
2.5
15
10
5
15 10 5
15 10 5
5
2.5 500/1
10
5 2.5 10
7.5
5
20
15
10
20 15 10
15 10 5
20 10 5
7.5
5 600/1
10
5 2.5 15
7.5
5
25
20
10
25 20 10
15 10 5
25 15 10
7.5
5 2.5 10
5 5 750/1
10
5 2.5 15
10
5
30
20
10
30 20 10
20 10 7.5
25 20 10
7.5
5 2.5 15
5 5 800/1
10
5 2.5 15
10
5
30
20
15
30 20 15
20 15 7.5
25 20 10
7.5
5 2.5 15
5 5 1000/1
15
10
7.5
30
25
15
30 25 15
25 20 10
30 20 15
15
10 5 15
5 5 1200/1
15
10
7.5
30
25
20
30 25 20
25 20 10
30 20 15
15
10 5 20
15 10 1250/1
15
10
7.5
30
25
20
30 25 20
25 20 10
30 20 15
15
10 5 20
15 10 1500/1
20
15
7.5
30
25
20
30 25 20
30 25 15
30 20 15
15
10 5 20
15 10 2000/1
20
15
7.5
30
25
15
30 25 15
30 25 15
30 20 15
15
10 5 20
15 10 2500/1
30
25
15
30 25 15
30 25 15
30 20 15
15
10 5 20
15 10 3000/1
30
25
10
30 25 10
30 25 15
30 20 15
15
10 5 30
20 10 4000/1
30 20 10
30 25 15
30 20 15
15
10 5 30
20 10 5000/1
30 25 15
30 20 15
15
10 5 20
15 10 6000/1
30 25 10 30 20 10
20
15 10 8000/1 15 10 5 备注
1、请注明互感器型号、额定电流比、准确级、额定容量及安装方式等；
2、如有特殊要求，可与我公司联系，以便按需定制。
1 、Please specify the model,rated ratio, accuracy class,rated capacity,and required installation method,when placing a purchase order.
2 、If any special requirements,please contact us,so we can custom make upon request.
